JFE436LT
コールドエンド用（低温用）ステンレス鋼
＜成分＞ 18Cr - 1.2Mo - Ti - 極低（C, N）（SUS436L）
耐食性比較
溶接性
耐食性
- 優れた加工性と耐食性が両立した、高い精錬技術で製造する(極低C、N)+(Ti添加)のフェライト系ステンレス鋼です。
- 自動車排気凝縮水での耐食性に優れています。
- タンデム冷間圧延+ CAL焼鈍・酸洗の最適プロセス製造で、コストパフォーマンスにも優れています。
用途
- DPF、SCR、SCRタンク(ディーゼル)
- 排熱回収期
- マフラー、マフラーカッター、排ガスパイプなど
化学成分
〈代表例 %〉
| 鋼種名 | 相当規格名 | 成分（重量％） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | Cr | Cu | Mo | Ti | N | その他 | |||
| JFE436LT | SUS436L | 規格 | ≦ 0.025 | ≦ 1.00 | ≦ 1.00 | 16.00-19.00 | - | 0.75-1.50 | 11×(C＋N)-0.75 | ≦ 0.025 | |
| 代表例 | 0.008 | 0.09 | 0.17 | 17.87 | - | 1.20 | 0.29 | 0.008 | |||
物理的特性
| 鋼種名 | 物理的特性 | |||
|---|---|---|---|---|
| 密度（g/cm³） | ヤング率（×10³MPa） | 熱膨張係数0〜650℃（×10-6/℃） | 熱伝導度100℃（W/m・℃） | |
| JFE436LT | 7.73 | 212 | 11.6 | 23.6 |
| SUS430（比較） | 7.70 | 200 | 11.9 | 26.1 |
| SUS304（比較） | 7.93 | 193 | 18.7 | 16.2 |
| 普通鋼（比較） | 7.87 | 206 | 15.0 | 57.7 |
機械的特性
| 鋼種名 | 機械的特性（上段：規格、下段：代表例,L方向）板厚0.8mm | |||||
|---|---|---|---|---|---|---|
| 0.2％耐力（MPa） | 引張強さ（MPa） | 伸び（%） | 硬さHv | n値 | 平均r値 | |
| JFE436LT | 245 ≦ | 410 ≦ | 20 ≦ | ≦ 230 | 0.25 | 1.4 |
| 293 | 484 | 30 | 150 | |||
| SUS430（比較） | 318 | 488 | 29 | 155 | 0.20 | 1.0 |
| SUS304（比較） | 279 | 652 | 57 | 167 | 0.34 | 1.0 |
| 普通鋼（比較） | 185 | 317 | 40 | 90 | 0.22 | 1.5 |
耐食性

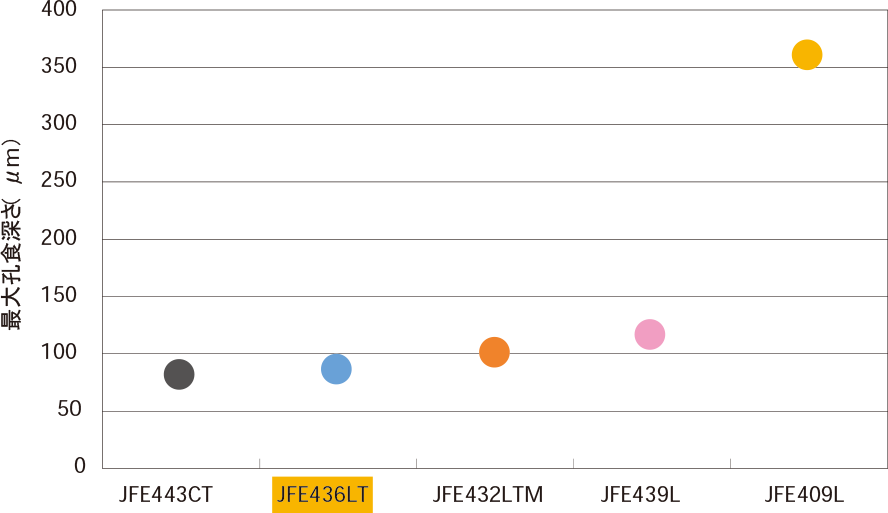

内面腐食 JFEスチール方式凝縮水腐食試験
外面腐食

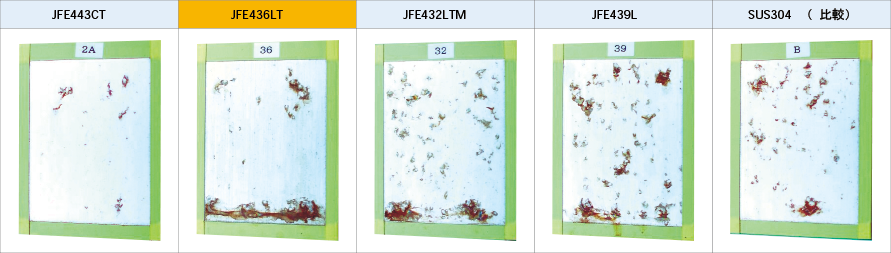

JASO複合サイクル腐食試験 30サイクル（表面#600研磨仕上げ）

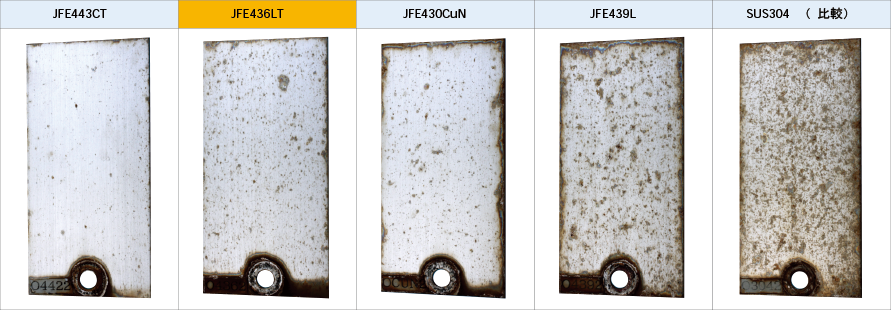

沖縄大気暴露試験 4年間（表面#600研磨仕上げ）
