JFE443CT

省資源型高耐食フェライト系ステンレス鋼
<成分> 21Cr-0.4Cu-Ti-極低(C,N)（SUS443J1）

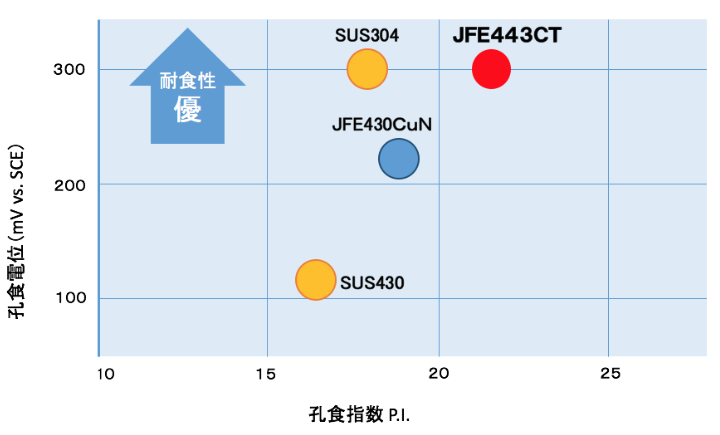

耐食性比較

溶接性

耐食性

ニッケル・モリブデン無添加で、SUS304と同等以上の耐食性を実現。
ニッケルやモリブデン元素を添加していないため省資源で、これらの価格が高騰しても影響を受けません。
クロム含有量を21%に高めており、SUS304と同等以上の優れた耐食性を持っています。
2010年よりSUS443J1としてJIS認証取得。

用途

SUS304の代替として、幅広い用途で使用されています。

建　築	屋根、建築金物、エレベータ、エスカレータ、装飾パイプ、カーテンレール、免震エキスパンション
産業用機械	ダクト、半導体・液晶製造装置、通信機筐体、計量器、空調機、制御盤、ドラム缶、パンチングメタル、恒温器
輸送用車両・機器	冷凍コンテナ、自動車部品
厨房機器	IH対応鍋、流し台、レンジ、レンジフード、バーベキューグリル、調味料入れ
生活用品	郵便受け、ごみ集積箱、物干し竿・台、ショッピングカートゲート
電気製品	冷凍ケース、食器洗浄機、電気炊飯器、電子レンジ

樋受け金具
建築金具
エレベーター
ドラム缶
灰皿スタンド

恒温器
マフラー部品
鍋
バーベキューグリル

郵便受け
ごみ集積箱
物干し竿・台
ショッピングカートゲート

化学成分

SUS443J1は、クロム（Cr）を21％に高め、耐食性を向上させる銅（Cu）とチタン（Ti）を添加した、ニッケル、モリブデン無添加の成分です。

〈代表例 %〉

規格記号		Cr （クロム）	Ni （ニッケル）	Cu （銅）	Ti （チタン）	Nb （ニオブ）
JFE規格	JIS規格	Cr （クロム）	Ni （ニッケル）	Cu （銅）	Ti （チタン）	Nb （ニオブ）
JFE443CT	SUS443J1	21.0	−	0.4	0.3	−
	SUS304	18.2	8.2	−	−	−
JFE430CuN	SUS430J1L	19.2	−	0.5	−	0.4
	SUS430	16.1	−	−	−	−

機械的性質

SUS443J1の実際的な強度の目安になる0.2％耐力はSUS304と同等以上で、 SUS304と同じ板厚で代替できます。

〈代表例板厚：0.8mm〉

規格記号		0.2％耐力（N/mm²）	引張強さ（N/mm²）	伸び（％）	硬さ（Hv）	平均r値	曲げ性（曲げ角度180°）
JFE規格	JIS規格	0.2％耐力（N/mm²）	引張強さ（N/mm²）	伸び（％）	硬さ（Hv）	平均r値	曲げ性（曲げ角度180°）
JFE443CT	SUS443J1	305	483	31	153	1.3	良好（r＝0t）
	SUS304	260	645	60	176	1.0	良好（r＝0t）
JFE430CuN	SUS430J1L	356	496	29	158	1.3	良好（r＝0t）
	SUS430	320	490	29	164	1.0	良好（r＝1t）

r=0t 密着曲げ

物理的性質

SUS443J1は、SUS304と比べた場合、下記の優れた特性を持っています。

約40％熱伝導性が良好です。
約40％熱膨張が少ないです。

溶接時の変形が少なくなります。
使用時に温度変化による変形が少なくなります。

密度が約2.5％小さく、軽量化がはかれます。
磁性があるため、磁力選別やマグネットによるハンドリングが可能です。
また、電磁調理鍋などでは特に優れた特性を有します。

規格記号		密度（g/cm³）	電気抵抗（10^-6Ω・cm）	磁性	比熱 25℃ （J/kg・℃）	熱伝導率 100℃ （W/m・℃）	熱膨張係数 20〜100℃ （10^-6/℃）	ヤング率（GPa）
JFE規格	JIS規格	密度（g/cm³）	電気抵抗（10^-6Ω・cm）	磁性	比熱 25℃ （J/kg・℃）	熱伝導率 100℃ （W/m・℃）	熱膨張係数 20〜100℃ （10^-6/℃）	ヤング率（GPa）
JFE443CT	SUS443J1	7.74	58	あり	440	22.5	10.5	204
	SUS304	7.93	70	なし	500	16.2	17.3	193
JFE430CuN	SUS430J1L	7.73	61	あり	460	24.0	10.5	203
	SUS430	7.70	60	あり	460	26.1	10.4	200

耐食性

各種塩水噴霧試験結果

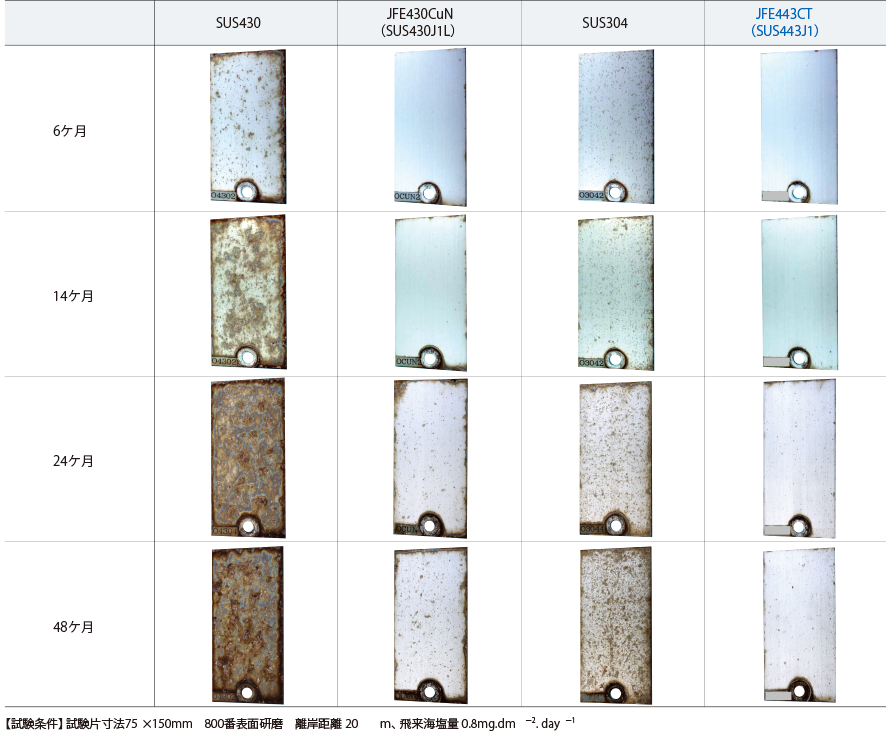

暴露試験結果

4年間の沖縄での大気暴露試験では、JFE443CT (SUS443J1) はSUS304より優れた耐食性を示しています。

加工性

SUS304と比較した加工特性の優劣

1．絞り特性に優れ、張り出し特性に劣ります。
2．大ひずみ加工でも置き割れ(時期割れ)が発生しません。
3．加工硬化が小さいです。このため、せん断やプレス成形時の加工負荷が小さい利点があります。

限界絞り比の比較

SUS443J1はSUS304より深く絞れています

SUS304 限界絞り比=2.21	SUS443J1 (JFE443CT) 限界絞り比=2.36

8段再絞り結果の比較（ブランク径84mm、板厚0.8mm）

SUS443J1は絞れましたが、SUS304では置き割れが発生して割れました

SUS304	SUS443J1(JFE443CT)

溶接性

1.SUS443J1は、TIG溶接部も良好な耐食性および機械的特性を持っています。

溶加材（溶接棒、溶接ワイヤ）にはY316Lを推奨します。
SUS304との溶接では、Y316L等の溶加材を肉盛りして耐食性の低下を防いでください。
SUS430との溶接は、耐食性が低下するので避けてください。

2.ミグ(MIG),マグ(MAG)溶接、スポット溶接性も良好です。

SUS443J1のTIG溶接部耐食性に対する溶接棒の影響

1.溶接棒なしやY316L溶接棒では溶接部も母材と同等の良好な耐食性を示しました。
2.Y308溶接棒では溶接部の耐食性が低下して錆が発生しました。

溶接棒なし	Y308 使用	Y316L 使用

【実験条件】板厚0.8㎜　乾湿繰返し腐食試験（JASO-CCT）30サイクル

審査証明

（１）「省資源型高耐食ステンレス鋼ＪＦＥ４４３ＣＴ（２Ｂ、＃８００およびＨＬ仕上げ）」は、暴露試験で同じ仕上げのＳＵＳ３０４ステンレス鋼と同等以上の耐食性を持つと判断される。

証明機関	一般財団法人　日本建築センター
証明日付	2012年7月 24日
証明番号	BCJ－審査証明－199
技術名称	21％クロムステンレス鋼を用いる防食技術「省資源型高耐食ステンレス鋼 JFE443CT (2B、#800およびHL仕上げ)」
