製 品 Product
優れた品質
素材は鉄鋼一貫工程で製造しています。全工程にわたって最新の設備と技術を駆使して製造していますので、安定して高品質の鋼管をお届けできます。
幅広い寸法範囲
鍛接鋼管、電気抵抗溶接鋼管、継目無鋼管、UOE鋼管、スパイラル鋼管、板巻鋼管等、各種の鋼管製造設備が揃っていますので、幅広い用途・寸法範囲の需要にお応えできます。
幅広い品質
JISに規定された配管用炭素鋼鋼管から低温あるいは高温の高圧配管用鋼管まで、あらゆる配管用鋼管の品揃えを行っています。
また、亜鉛めっき設備をはじめ、硬質塩化ビニルあるいはポリエチレンのライニング設備を揃えており、JIS規格をはじめ、日本水道協会規格（JWWA）、日本水道鋼管協会規格（WSP）に適合した多彩な防食鋼管の需要にもお応えできます。
さらに、国内規格だけではなく、APIあるいはASTM等、外国の規格に適合する商品についてもご相談ください。
JFE配管用鋼管の種類と特長
◆鋼管
配管用炭素鋼鋼管
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| JIS G 3452 SGP |
15A～100A 15A～500A |
鍛接 電気抵抗溶接（熱間を含む） |
| 主な特徴と用途 | ||
| 1)比較的低い圧力の水（上水道用を除く）・空気・蒸気・油・ガス等の流体の輸送用に使用されています。上水道用にはSGPを原管としたプラスティックライニング鋼管が使用されます。 2)黒管と白管の2種類。使用温度範囲は－15～350℃です。 3)電気抵抗溶接鋼管の溶接部に発生する恐れのある溝状腐食の防止対策を施した耐溝状腐食電縫鋼管「ミゾノン・MZN」も販売しております。 |  |
|
圧力配管用炭素鋼鋼管
| 規格／種類の記号 | 製造可能範囲（呼び径) | 製造法（原管） |
|---|---|---|
| JIS G 3454 STPG |
20A～400A 15A～650A |
継目無 電気抵抗溶接（熱間を含む） |
| 主な特徴と用途 | ||
| 1)350℃程度以下で水・空気・蒸気・油・ガス等の流体輸送の圧力配管に使用されます。 2)電気抵抗溶接鋼管の溶接部に発生する恐れのある溝状腐食への防止対策を施した、耐溝状腐食電縫鋼管「ミゾノン・MZN」も販売しております。 3)種類は強度レベルで370と410の2種類，管厚はスケジュールNo.で10、20、30、40、60、80のシリーズがあります。 | ||
配管用アーク溶接炭素鋼鋼管
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| JIS G 3457 STPY |
400A～1600A 400A～2000A ～4000A |
UOE スパイラル（JIS相当品） 坂巻き |
| 主な特徴と用途 | ||
| 1)比較的低い圧力の水・空気・蒸気・油・ガス等の流体の輸送用に使用されます。 2)使用温度範囲は－15～350℃です。 3)STPY400以外にも、色々な鋼種の板を素材とした鋼管も製造しております。 | ||
配管用電気抵抗溶接炭素鋼鋼管
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| 社内規格 STPY400EQ |
125A～650A | 電気抵抗溶接 |
| 主な特徴と用途 | ||
| 1)STPY400と同等の機械的性能を有しています（製法が電気抵抗溶接）。STPY400では管厚が適合しない場合に使用できます。 2)電気抵抗溶接鋼管の溶接部に発生する恐れのある溝状腐食への防止対策を施した、耐溝状腐食電縫鋼管「ミゾノン・MZN」も販売しております。 | ||
高圧配管用炭素鋼鋼管
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| JIS G 3455 STS |
20A～400A | 継目無 |
| 主な特徴と用途 | ||
| 1)圧力配管用炭素鋼鋼管（STPG）の範囲を超える高圧で使用される配管に用いられます。 2)種類は強度レベルで370、410、480の３種類，管厚はスケジュールNo.で40、60、80、100、120、140、160のシリーズがあります。 | ||
低温配管用鋼管
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| JIS G 3460 STPL |
20A～400A | 継目無 |
| 主な特徴と用途 | ||
| 1)主に－15℃以下の環境での空気・油・ガス等の流体の輸送用に使用されます。 2)種類は強度レベルで380、450、690の3種類、管厚はスケジュールNo.で10、20、30、40、60、80、100、120、140、160のシリーズがあります。 | ||
高温配管用炭素鋼管
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| JIS G 3456 STPT |
20A～400A | 継目無 |
| 主な特徴と用途 | ||
| 1)主に350℃を超え、450℃以下の環境で使用される配管に用いられます。 2)種類は強度レベルで370、410、480の３種類、管厚はスケジュールNo.で10、20、30、40、60、80、100、120、140、160のシリーズがあります。 | ||
配管用合金鋼鋼管
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| JIS G 3458 STPA |
20A～400A | 継目無 |
| 主な特徴と用途 | ||
| 1)主に350℃を超える環境で高圧で使用される配管に用いられます。 2)種類は合金の配合状況により７種類、管厚はスケジュールNo.で10、20、30、40、60、80、100、120、140、160のシリーズがあります。 | ||
水輸送用塗覆装鋼管
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| JIS G 3443 STW |
80A～100A 125A～650A 400A～1600A 400A～2500A ～4000A |
鍛接 電気抵抗溶接 UOE スパイラル 板巻き |
| 主な特徴と用途 | ||
| 1)静水頭100m以下の水道供給管に主として使用されますが、水道以外にも工業用水、農業用水等にも使用されます。 2)種類は強度レベルで290、370、400の３種類があり290はSGP相当品を、また370はSTPG370相当品を原管として300A以下で規定され、400はSTPY相当品を原管として350A以上で規定されています。 | ||

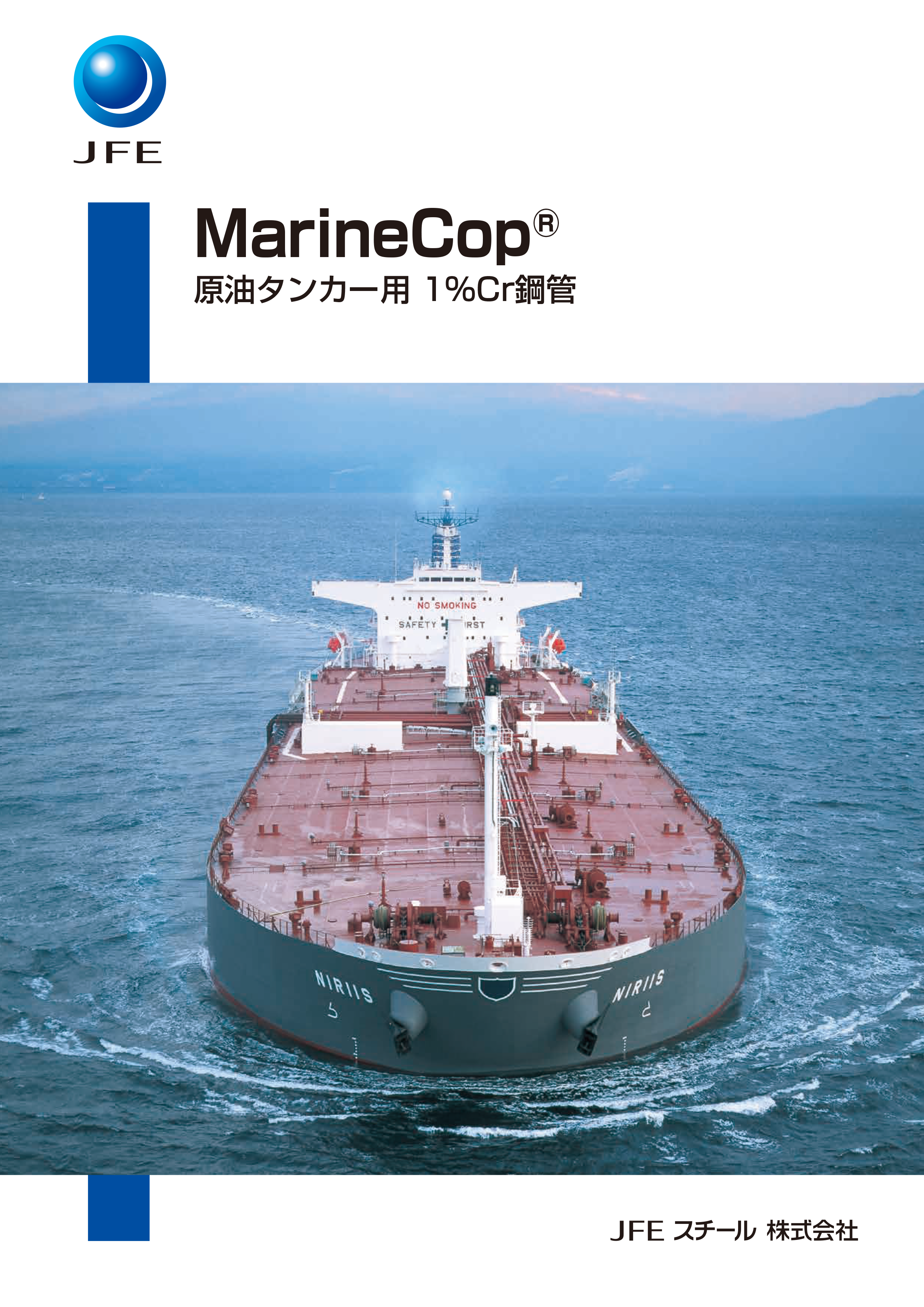

MarineCop®
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| マリンコップ® |
65A～650A 400A～1000A |
電気抵抗溶接 UOE |
| 主な特徴と用途 | ||
| 1)原油タンカーの荷油管、各種船舶のバラスト水用として使用されます。 2)無塗装で使用できます。（STPY＋塗装以上の耐食性を持っています） 3)現地溶接性に優れています。 | ||
配管用鋼管
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| ASTM | NPS 1～16 NPS 11/4～26 NPS 16～64 |
継目無 電気抵抗溶接 UOE |
| 主な特徴と用途 | ||
| 1)米国材料試験協会（American Society for Testing and Materials）の規格ですが、国内でも間接輸出を中心に一部使用されています。 2)A53（JIS SGP・STPG相当）、A135（JIS STPG相当）、A106（JIS STPT相当）、A134・A139（JIS STPY相当）等が制定されています。 | ||
ラインパイプ
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
|
ISO 3183 API 5L JIS G 3476 |
ND 2～16 ND 11/4～26 ND 16～64 |
継目無 電気抵抗溶接 UOE |
| 主な特徴と用途 | ||
| 1)米国石油協会（American Petrolium Institute）の規格ですが，国内でも間接輸出を中心に石油・ガス関係の配管で一部使用されています。 2)種類は強度レベルで、L245(X42)、L290(X46)、L320(X52)、L360(X56)、L415(X60)、L450(X65)、L485(X70)、L555(X80)のシリーズがあります。 3)詳細は「JFE LINE PIPE SITE」カタログをご覧下さい。 | ||
注1) 80A以下の管は原則として結束いたしますが、結束本数は個々のカタログをご覧下さい。
注2) 本表に記載されていない規格についても製造は可能ですのでご相談下さい。
◆防食鋼管
水配管用亜鉛めっき鋼管
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| JIS G 3442 SGPW |
15A～100A 25A～500A |
鍛接 電気抵抗溶接 |
| 主な特徴と用途 | ||
| 1)配管用炭素鋼鋼管（SGP）を原管とし、亜鉛めっきを施したものです。 2)亜鉛の付着量は配管用炭素鋼鋼管（SGP）の白管より多く、平均値で600g/m2 以上、最小値で550g/m2以上となっています。 3)比較的低い圧力の上水道以外の空調、消火、排水、工業用水等の水配管に幅広く使用されます。 | |
|
水道用ポリエチレン粉体ライニング鋼管/PFP
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| JWWA K 132 SGP-PA、PB、PD |
15A～100A | SGP |
| 主な特徴と用途 | ||
| 1)管の内面にポリエチレン粉体を融着ライニングしたものです。 2)40℃以下で、給水配管（冷水配管を含む）に使用されます。排水管にはお勧めできません。 3)管外面防食の違いにより、PA(一次防錆塗料)、PB(亜鉛めっき)、PD（1層タイプポリエチレン被覆）の3種類があります。用途は主としてPAが屋内、PBが屋内外、PDが埋設用です。 4)耐震性に優れた転造ねじの適用が可能です。 5)皮膜の厚みは0.5mm程度であり、他のライニング鋼管より大きな断面積が得られ、圧力損失が少なくなります。 6)耐寒性に優れております。 7)リサイクル性に優れております。（分別回収不要） |
|
|
水道用硬質塩化ビニルライニング鋼管/JLP
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| JWWA K 116 SGP－VA、VB、VD |
15A～150A | SGP |
| 主な特徴と用途 | ||
| 1)管の内面に硬質塩化ビニル管を接着ライニングしたものです。 2)－5～40℃の温度範囲で、耐食性に優れているため給水用として使用されます。 3)管外面防食の違いにより、VA(一次防錆塗料)、VB(水配管用亜鉛めっき)、VD(硬質塩化ビニル)の3種類があります。用途は主としてVAが屋内、VBが屋内外、VDが埋設用です。 |  |
|
排水用硬質塩化ビニルライニング鋼管/JDLP
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| WSP 042 D－VA |
40A～200A | 薄肉管 |
| 主な特徴と用途 | ||
| 1)管の内面に硬質塩化ビニル管を接着ライニングしたものです。 2)60℃以下の温度で排水管として使用されます。 3)管厚が薄く、SGPに比較して30％～50％軽量になります。 4)接合には、排水管用可撓継手（MD継手等）をご使用下さい。 |  |
|
ポリエチレン被覆鋼管/PLP
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| JIS G 3469 P2S P1H |
20A～800A 100A～1600A |
SGP STPL STPG STK STPY STKM SL |
| 主な特徴と用途 | ||
| 1)鋼管の外面に高密度ポリエチレンを被覆したもので、2層タイプと1層タイプがあります。 2)2層タイプは、粘着剤の上に防食層と梱包層の2層のポリエチレンが被覆されています。 3)1層タイプは、接着剤の上に防食層としてポリエチレンが厚めに被覆されています。 4)使用温度範囲は、－40～50℃です。 |  |
|
ポリエチレン被覆鋼管/PLS
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| JIS G 3469 P1H |
15A～100A | SGP |
| 主な特徴と用途 | ||
| 1)PLP1層タイプの小径のものを「PLS」の商品名で販売しています。 2)PLSは被覆を剥がさずに切削ねじ加工が可能です。転造ねじ加工も適用が可能です。被覆の標準色はグリーンです。ご要望によりアイボリーも製造できます。 3)PLSは主に埋設用ガス配管に使用されますが、耐候性処法により立ち上がり管としても使用できます。 |  |
|
硬質塩化ビニル被覆鋼管/PLV
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| － | 15A～100A | SGP |
| 主な特徴と用途 | ||
| 1)SGPの外面に硬質塩化ビニルを被覆したもので、色はアイボリーです。 2)被覆を剥がさずに切削ねじ加工が可能です。転造ねじ加工も適用が可能です。 3)主に埋没用ガス配管に使用されますが、耐候性が優れているためそのまま立ち上り管としても使用できます。 |  |
|
消火用硬質塩化ビニル外面被覆鋼管
| 規格／種類の記号 | 製造可能範囲（呼び径） | 製造法（原管） |
|---|---|---|
| WSP 041 SGP－VS STPG－VS |
15A～150A 25A～150A |
SGP STPG |
| 主な特徴と用途 | ||
| 1)SGP白管の外面にプラスチックを被覆したものです。被覆の色はカーキー色です。 2)STPG370および410白管の外面にプラスチックを被覆したものもあります。 3)被覆は硬質塩化ビニル（VS）タイプとなります。 4)主に、埋設の消火栓用配管として使用されますが、屋外露出配管でも使用可能です。 |  |
|
注1) 防食鋼管の継手は、専用のものをご使用下さい。
注2) 防食鋼管についての詳細は、カタログ「JFEの防食鋼管」を、参照下さい。
