生産効率の改善労働生産性の向上高付加価値製品の製造ツイン投光差分式高精度高速オンライン表面疵疵検知

表面欠陥

ツイン投光式表面欠陥高精度検出システム

ツイン投光差分方式を適用し、ピット疵などの表面開口欠陥をオンラインで高精度に検出します！

Solution Point

Features 01

想定される課題

・疵と模様との区別が難しく、見逃し・誤検知で困っていませんか？

・目視検査でオペレータの負荷が高くなっていませんか？

・欠陥位置情報の管理共有に手間がかかっていませんか？

Features 02

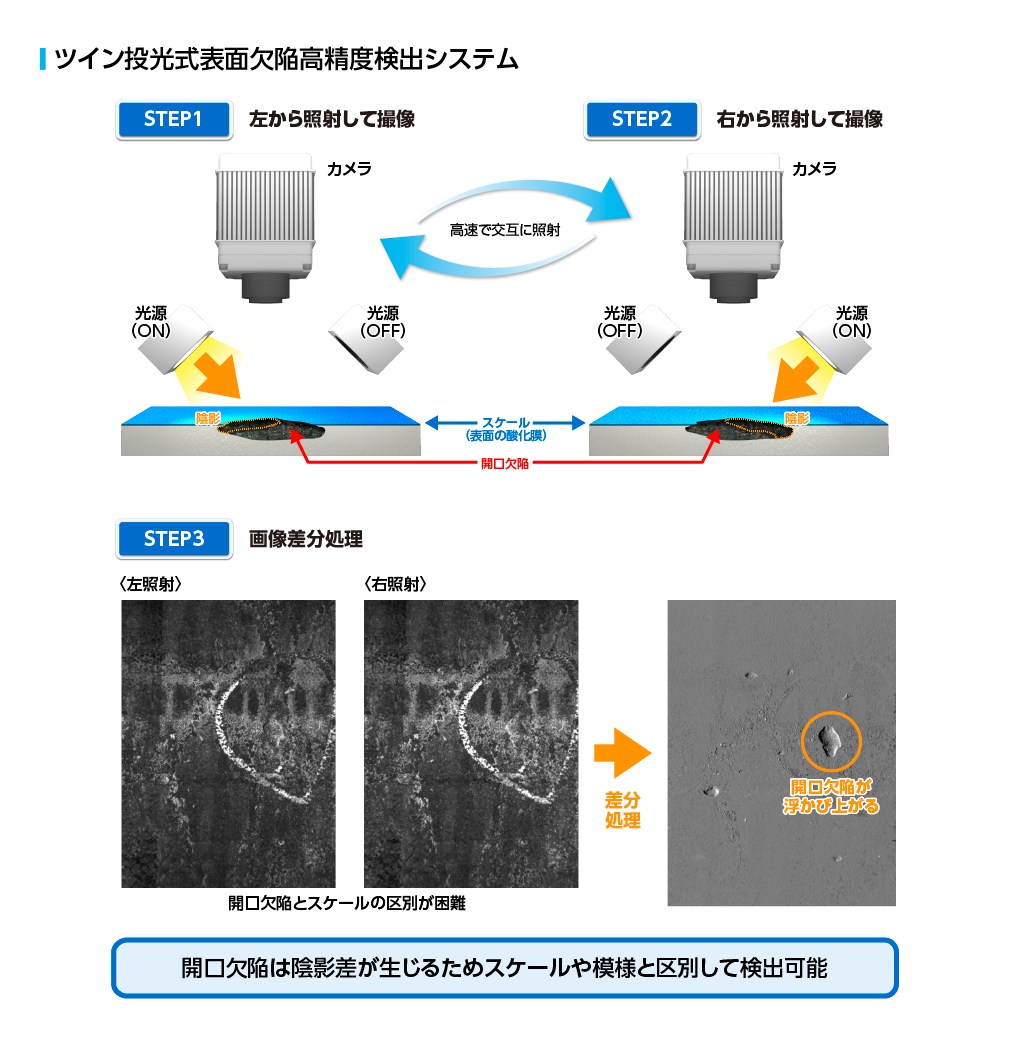

技術のポイント

・押し疵等の表面欠陥が凹凸であるのに対し、模様部分は平坦であることを活用。

・2方向から光を高速に交互照射しながら撮像。

・画像差分処理することで、陰影差が大きい凹凸欠陥のみを強調して検出することが可能。

・オンライン自動検出することで欠陥情報がデジタル化。

Features 03

ソリューション提供例

・鋼板などの表面検査が必要な既存製造ラインへの検出機構・制御システムの一体提供

＊システムの最適化が図られており、構成機能のばら売りは難しい
