3D-FLDを用いた高精度プレス成形割れ評価／予測システム

従来の成形限界線図（Forming Limit Diagram; FLD）では難しいプレス成形割れ予測が可能

Solution Point

Features 01

想定される課題

従来のFLDによるプレス成形割れ評価では以下のようなお困りごとはありませんか？

・割れリスクの高い超ハイテンに対応できない

・割れ予測精度が不十分なため試作回数が多く、金型玉成期間を短縮できない

・材料延性ポテンシャルを最大活用して部品設計できているか？

Features 02

技術のポイント

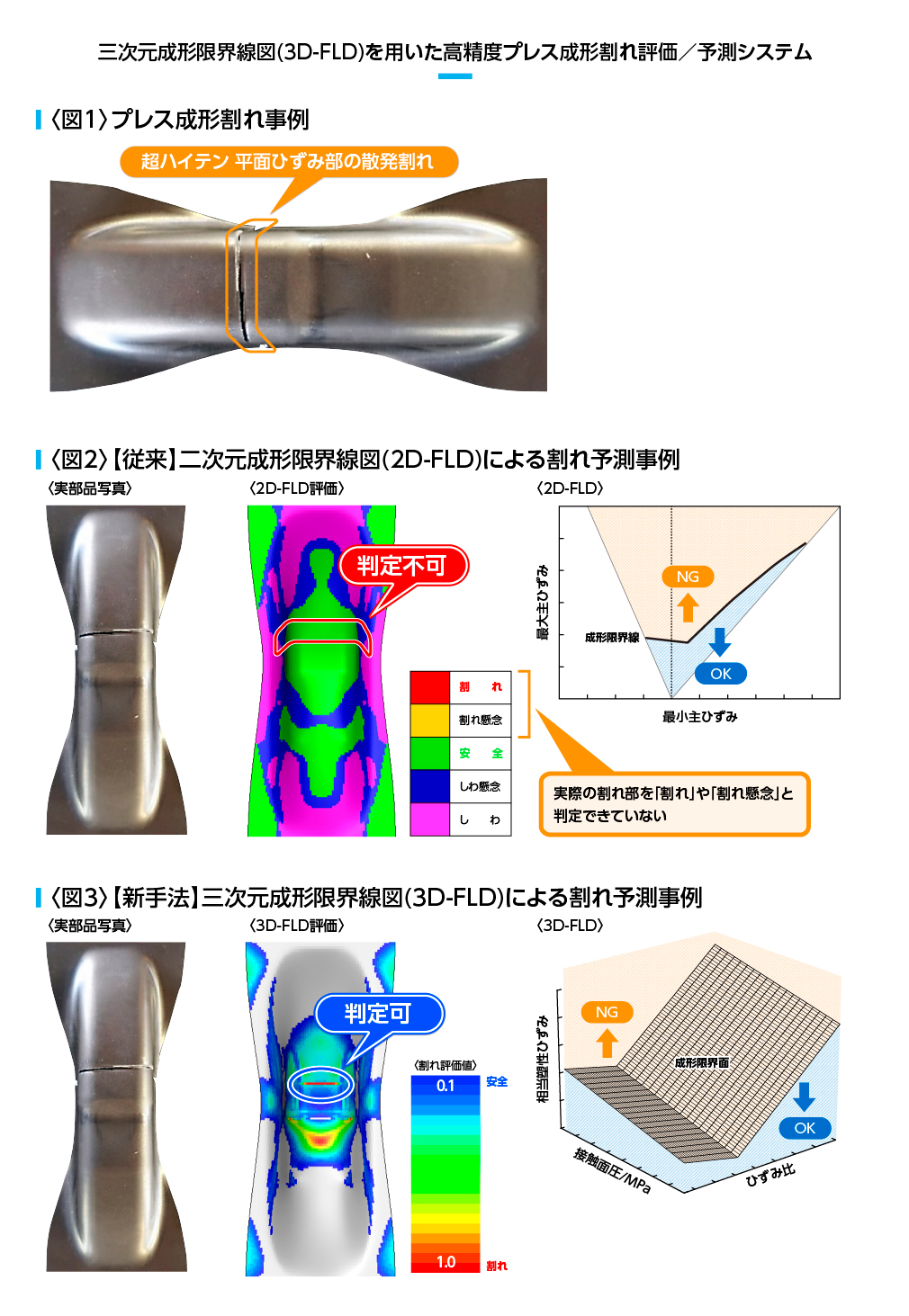

・最小主ひずみと最大主ひずみを指標とした従来の二次元的なFLDでは割れ予測精度が不十分（図１、２）

・FLD材料試験における工具とブランク間の接触面圧とひずみ経路が予測精度に影響を及ぼすことに着目

・接触面圧，ひずみ比，相当塑性ひずみを指標としたFLDの三次元化により割れ予測精度を向上（図３）

Features 03

ソリューション提供例

超ハイテンを適用した構造用部材での割れ予測
