プレス成形品のせん断端面の遅れ破壊評価／予測システム

自動車部品への超ハイテン適用の課題となる遅れ破壊を事前予測

Solution Point

Features 01

想定される課題

以下のようなお困りごとはありませんか？

・超ハイテンをプレス成形品に使いたいが遅れ破壊が心配

・せん断端面で遅れ破壊発生リスクが高いのは判るがどう評価したらいい？

・遅れ破壊を考えると部品開発のリードタイムが読めない

Features 02

技術のポイント

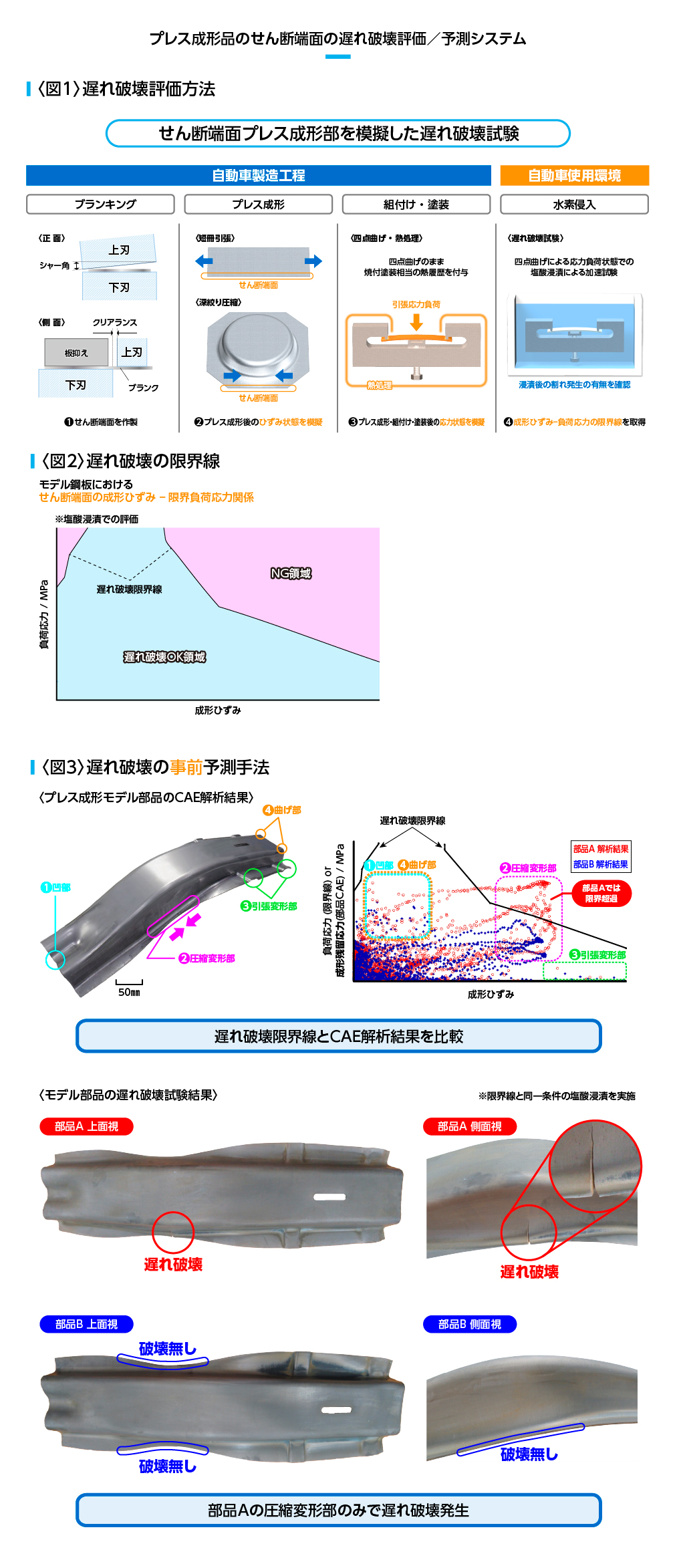

・ブランキング、プレス成形、組付け、塗装でせん断端面に導入されるひずみ、応力を模擬した状態で塩酸浸漬試験を実施することで、自動車製造工程に即した遅れ破壊評価方法を確立（図1）

・上記により遅れ破壊限界線（図2）を取得し、ＣＡＥ解析結果と比較することで遅れ破壊の事前予測手法を確立（図3）

Features 03

ソリューション提供例

超ハイテンを適用したプレス成形品でのせん断端面の遅れ破壊判定
