腐食評価ソリューション

金属板の腐食深さ測定装置

高精度・広範囲・高速で、金属腐食の深さ分布を鮮明に解析！

Solution Point

Features 01

想定される課題

金属板の腐食評価でこんなお困りごとはありませんか？

・作業者によって計測結果が異なる

・反りや歪みで測定誤差が大きく正確に腐食深さを評価できない

・広範囲な腐食深さ分布を測定できない

・測定に時間がかかりすぎる

Features 02

技術のポイント

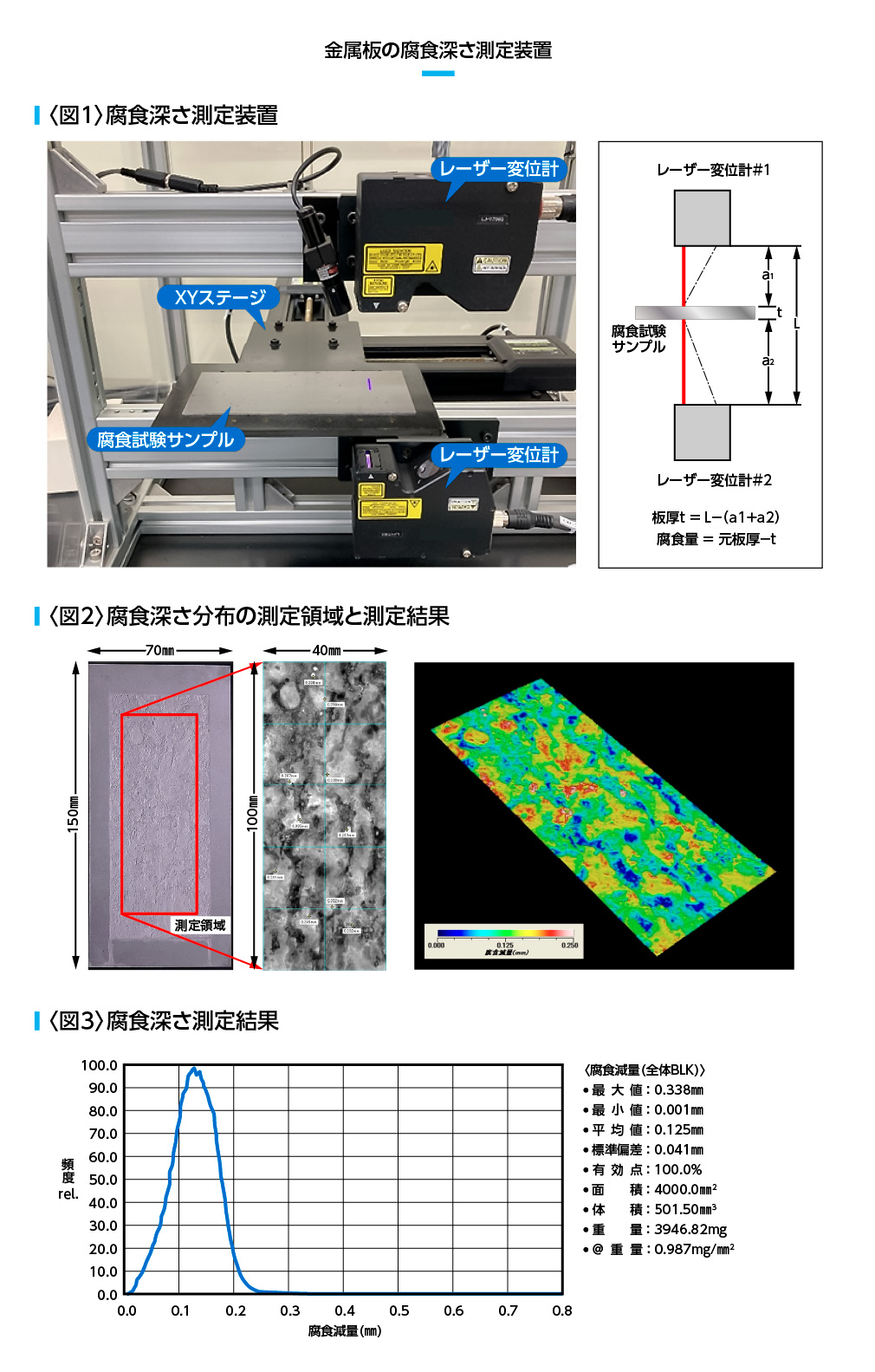

・金属板サンプルの両面にレーザースリット光を照射し、反射位置までの距離をレーザー変位センサで高精度に検出。両面測定により反りや歪みの影響を低減し、正確な厚み測定を実現（図１）

・金属板サンプルをホルダに保持し、X-Y方向に移動しながら広範囲を走査可能（図２）

・腐食生成物除去後の厚み差から腐食深さを定量的に算出可能（図３）

・非接触かつ効率的な多点測定により、詳細な腐食深さ分布の解析を実現

Features 03

ソリューション提供例

・腐食深さ測定装置の販売

・同装置単独および腐食試験設備と連携した受託測定
