	規格ごとの化学成分と機械的特性を表しています。

	材料特性

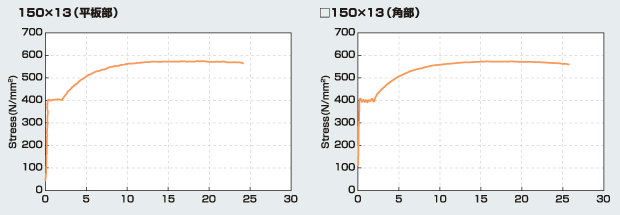

	引張試験結果

試験体	平板部				角　部
試験体	降伏点 N/mm²	引張強さ N/mm²	伸　び％	降伏比％	降伏点 N/mm²	引張強さ N/mm²	伸　び％	降伏比％
□-150×13	404	569	44	71	409	574	39	71
□-250×33	365	550	54	66	391	548	31	71

引張試験片:

平板部 JIS Z 2201 5号，角部 JIS Z 2201 10号

衝撃試験結果

試験体	採取位置	平板部	角　部
試験体	採取位置	吸収エネルギー(J)	吸収エネルギー(J)
□-150×13	HAZ	151	213
□-250×33	HAZ	179	139

衝撃試験片：

JIS Z 2202 Vノッチ試験片（1/4ｔ）

硬さ試験結果

	溶接継手性能（柱−柱溶接継手）
	引張試験結果

試験体	平板部		角　部
試験体	引張強さ N/mm2	破断位置	引張強さ N/mm2	破断位置
□-150×13	617	母　材	587	母　材
□-250×33	559	母　材	552	母　材

引張試験片：

JIS Z 3121 1号

衝撃試験結果

試験体	採取位置	平板部	角　部
試験体	採取位置	吸収エネルギー(J)	吸収エネルギー(J)
□-150×13	HAZ	187	200
□-250×33	HAZ	271	291

備考1.	試験片は平板部より採取するものとする。

	部材性能

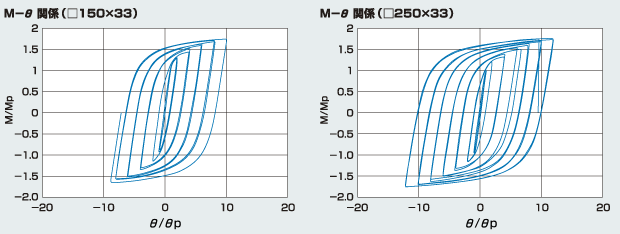

	繰り返し曲げ試験実大構造実験により、柱として要求される変形能力を有することを確認しています。

試験体	幅厚比 D/t	ランク	累積塑性変形倍率 EηA
□-150×13	4.5	FA	187.5以上*
□-250×33	7.6	FA	380.7

*試験機の能力限界により、実験終了
　EηA：累積塑性変形倍率（履歴面積方式）
